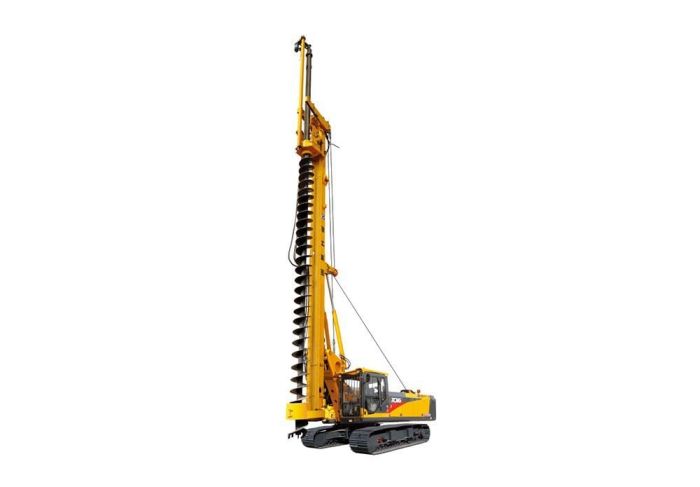

Базовая комплектация: 1100мм Диаметр бурения, 25м глубина бурения, Максимальный крутящий момент на выходе, 700 кН/м. Оригинальный Cummins (242kW), импортные гидравлические и электрические компоненты, телескопическое шасси.
II, Буровые трубы: стандартная конфигурация (φ800) - буровая труба (19,5 m) дополнительная труба (7м)
диаметр от φ600mm до φ1100mm
Технические характеристики
|
Параметры
|
Ед. изм.
|
Значение
|
|
Максимальный диаметр бурения
|
мм
|
1100
|
|
Максимальная глубина бурения
|
м
|
25
|
|
Общая масса (стандартная конфигурация, включая буровой снаряд)
|
тн.
|
63
|
|
Двигатель
|
Модель двигателя
|
|
CUMMINS QSL-325
|
|
Номинальная мощность/Частота вращения двигателя
|
кВт
|
242 /（2100r/min）
|
|
Максимальный крутящий момент двигателя
|
Н.м
|
220
|
|
Гидросистема
|
Максимальное рабочее давление основного насоса
|
МПа
|
35
|
|
Силовая головка
|
Максимальная сила экстракции
|
кН
|
700
|
|
Частота вращения силовой головки
|
об/мин
|
7～26
|
|
Основная лебедка
|
Максимальная скорость навивки одиночного каната основной лебедки
|
м/ мин
|
70
|
|
Диаметр каната основной лебедки
|
мм
|
30
|
|
Вспомогательная лебедка
|
Подъемная сила вспомогательной лебедки
|
кН
|
80
|
|
Максимальная скорость навивки одиночного каната вспомогательной лебедки
|
м/ мин
|
60
|
|
Буровая мачта
|
Угол наклона буровой мачты налево/направо
|
°
|
3/3
|
|
Движение
|
Максимальная скорость движения буровой установки
|
км/ч
|
1,5
|
|
Максимальный угол преодоления подъема буровой установки
|
%
|
35
|
|
Размеры
|
Ширина гусеницы
|
мм
|
800
|
|
Ширина гусеницы по внешним краям (минимум-максимум)
|
мм
|
3250～4400
|
|
Габаритные размеры буровой установки в рабочем состоянии (Д*Ш*В)
|
мм
|
10780×4400×28555
|
|
Габаритные размеры буровой установки в транспортном состоянии (Д*Ш*В)
|
мм
|
117900×3250×3490
|
Параметры Вибропогружателя DZ22
|
№
|
имя параметра
|
единицы
|
значение
|
|
1
|
Статический момент
|
kg.cm
|
1480
|
|
2
|
Эксцентричный скорость вращения вала
|
R/min
|
900
|
|
3
|
возбуждающая сила
|
t
|
13.5
|
|
4
|
амплитуда нагрузки
|
mm
|
13
|
|
5
|
Мощность двигателя
|
Kw
|
22
|
|
6
|
тяговое усилие
|
t
|
7
|
|
7
|
Без нагрузки ускорение
|
g
|
12
|
|
8
|
Размеры (Д × Ш × В)
|
m
|
1.14×0.865×1.76
|
|
9
|
качество вибрации
|
Kg
|
1130
|
|
10
|
общая масса
|
kg
|
1800
|
