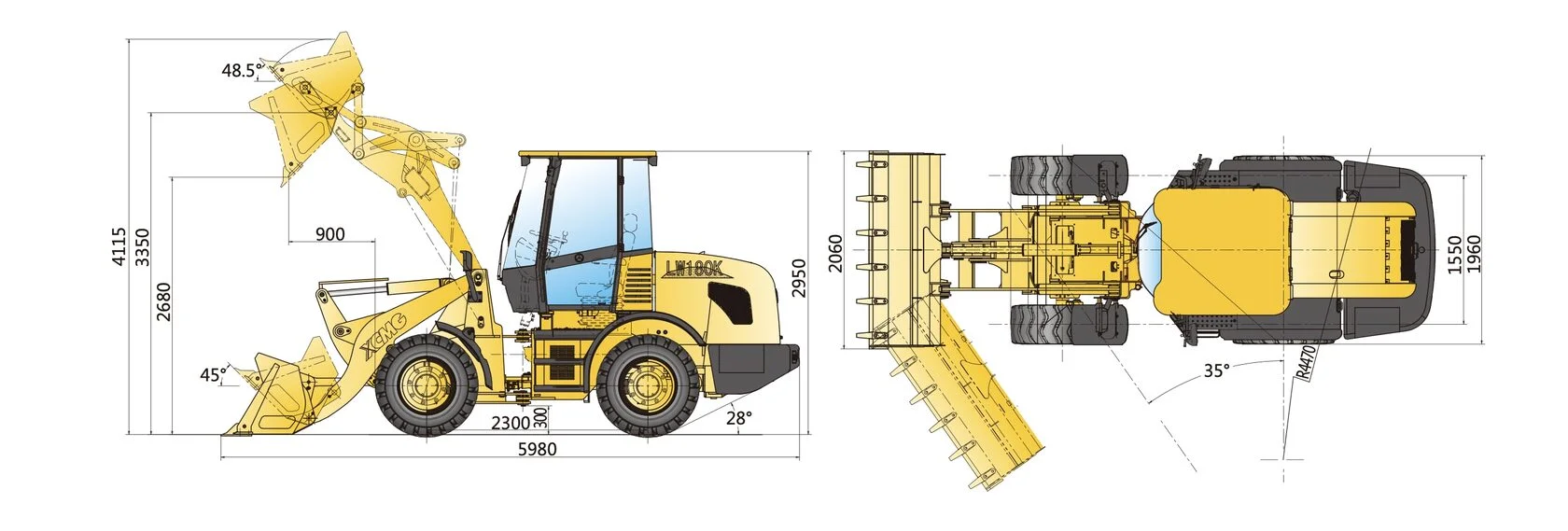

Общие размеры
|
|
|
|
Общая длина (ковш на земле)
|
5980 mm
|
|
|
Ширина ковша
|
2060 mm
|
|
|
Общая высота
|
2950 mm
|
|
|
Колесная база
|
2300 mm
|
|
|
Колея
|
1550 mm
|
|
|
Мин. дорожный просвет
|
298 mm
|
|
|
|
|
|
|
Спецификация
|
|
|
|
Номинальная емкость
|
1800 kg
|
|
|
Объем ковша
|
0.8～1.0 m3
|
|
|
Эксплуатационная масса
|
6 t
|
|
|
Скорость движения
|
|
|
|
Ⅰ
|
9 km/h
|
|
|
Ⅱ
|
26 km/h
|
|
|
Reverse Ⅰ
|
9 km/h
|
|
|
Reverse Ⅱ
|
26 km/h
|
|
|
Макс. тяговое усилие
|
45 KN
|
|
|
Макс. градиент восхождения
|
28 º
|
|
|
Макс. угол выгрузки
|
45 º
|
|
|
Макс. высота разгрузки
|
2680 mm
|
|
|
Демпинг достичь
|
900 mm
|
|
|
Угол опрокидывания ковша
|
|
|
|
Самое низкое положение
|
48.5 º
|
|
|
Самое низкое положение
|
48.5º
|
|
|
Функция автоматического выравнивания ковша
|
Да
|
|
|
Макс. Усилие проламывания
|
55 KN
|
|
|
Общее время циклов
|
≦8.5S
|
|
|
Мин. Радиус поворота
|
5120 mm
|
|
|
По центру шин
|
4470 mm
|
|
|
Угол поворота рамы
|
35±1 º
|
|
|
Угол заднего моста
|
±10 º
|
|
|
|
|
Двигатель
|
Ном.мощность Кол-во оборотов/Крутящий момент
|
|
YC4D80-T20
|
58kW 2400 265/1450~1650
|
|
|
|
|
|
Система передачи
|
|
|
Гидротрансформатор
|
|
|
Модель
|
YJ280-4D
|
|
Тип
|
1 ступенчатый, 3-элементный
|
|
Циклические диаметр
|
280 mm
|
|
Коэффициент преобразования
|
K=3.19
|
|
Способ охлаждения
|
Циркуляционного типа под давлением
|
|
Давление масла на входе
|
0.6～0.65Mpa
|
|
Давление масла на выходе
|
1.3～1.5Mpa
|
|
|
|
|
(2). Коробка передач
|
|
|
Модель
|
2BS280(I)
|
|
Тип
|
Power shift
|
|
Количество передач
|
2 вперед и 2 назад
|
|
Ⅰ
|
2.091
|
2.186
|
|
Ⅱ
|
0.686
|
0.7177
|
|
Рабочее давление масла
|
1.2-1.4MPa
|
|
Производительность насоса
|
20 ml/r
|
|
|
|
|
Передний и задний мост
|
|
|
Передаточное отношение
|
6.667
|
|
Редуктор ступицы
|
|
|
Тип
|
Одна ступень-планетарная торможения
|
|
Передаточное отношение
|
3.478
|
|
|
|
|
Шины
|
|
|
Спецификация шины
|
16/70-20
|
|
Рабочее давление
|
Передние шины: 0.30～0.32 MPa
|
|
|
Задние шины: 0.28～0.30 MPa
|
|
Тормозная система
|
|
|
Ножной тормоз
|
Диск. тормоза в масле на 4 колеса
|
|
Давления воздуха
|
784-833 KPa
|
|
Ручной тормоз
|
Хомут тормозного диска
|
|
|
|
|
Система рулевого управления
|
|
|
Давление в системе
|
14 MPa
|
|
Максимальный угол поворота
|
±35º
|
|
|
|
|
Гидравлическая система рабочего устройства
|
|
|
Давление в системе
|
16 MPa
|
|
|
|
|
Объемы
|
|
|
Топливный бак
|
120 L
|
|
Масло в двигателе
|
12L (По риске щупа)
|
|
T/M & T/C oil
|
23L (По риске щупа)
|
|
Гидравлический бак
|
130L (По риске щупа)
|
|
Мост
|
130L (По риске щупа)
|
